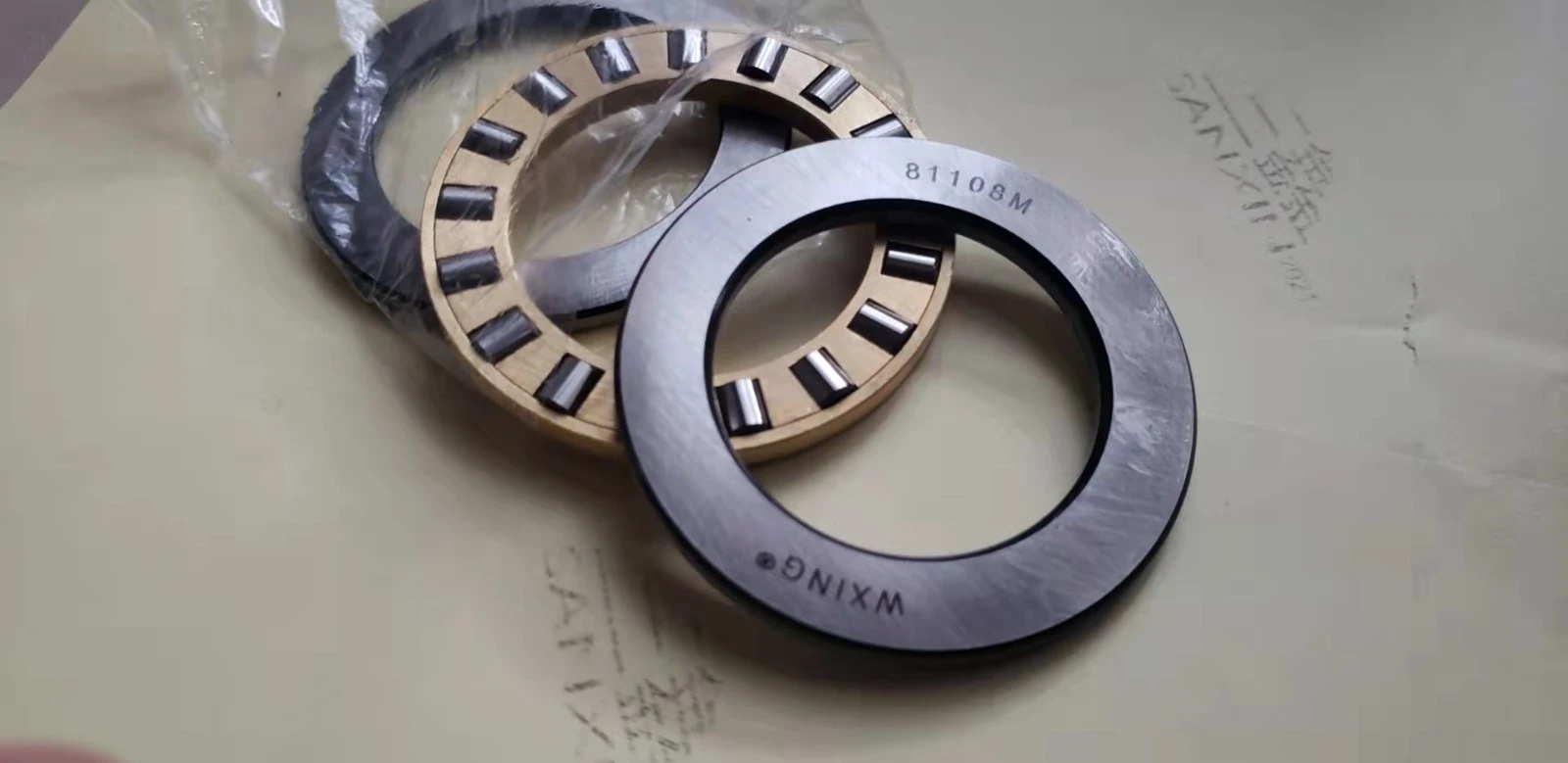

شرح مفصل لمحمل الدفع
تتكون محامل الدفع بشكل عام من غسالتين للدفع أو غسالات دفع أكثر والعديد من العناصر المتداولة. بشكل عام ، تنقسم غسالات الدفع إلى صفائح عمود وأوراق مقاعد. الأنواع الأكثر شيوعا من العناصر المتداولة هي الحديد أو النحاس. يتم الجمع بين القفص الجماعي في كله. يتم تعريف هذا النوع من المحمل بشكل شائع على أنه عمود دفع كروي فولاذي
محمل الدفع هو محمل خاص يستخدم لتحمل القوة المحورية ، أي حمل القوة في الاتجاه الموازي للمحور. ويسمى محمل الدفع أيضا محمل الدفع
محمل الكرة الدفع هو محمل قابل للفصل ، ويمكن فصل غسالة العمود وغسالة المقاعد عن مكونات القفص والكرة الفولاذية. حلقة العمود هي حلقة تتطابق مع العمود ، وحلقة المقعد هي حلقة تتطابق مع ثقب مقعد المحمل ، وهناك فجوة بين العمود والعمود. يمكن أن يتحمل محمل الكرة الدفع فقط الحمل المحوري ،
يمكن للمحامل الكروية ذات الدفع أحادي الاتجاه تحمل الأحمال المحورية فقط في اتجاه واحد.
يمكن للمحامل الكروية ذات الدفع ثنائي الاتجاه تحمل الأحمال المحورية في اتجاهين ؛
لا يمكن للمحامل الكروية ذات الدفع أن تحد من الإزاحة الشعاعية للعمود ، وسرعة الحد منخفضة جدا.
يمكن أن تحد محامل كروية الدفع أحادية الاتجاه من الإزاحة المحورية للعمود والسكن في اتجاه واحد ،
يمكن للمحامل ثنائية الاتجاه أن تحد من الإزاحة المحورية في كلا الاتجاهين.
تستخدم محامل بكرة الدفع لتحمل الأحمال المحورية والشعاعية مجتمعة مع الحمل المحوري الرئيسي ، ولكن يجب ألا يتجاوز الحمل الشعاعي 55٪ من الحمل المحوري. بالمقارنة مع محامل بكرة الدفع الأخرى ، فإن هذا النوع من المحمل له عامل احتكاك أقل وسرعة أعلى وأداء ذاتي المحاذاة.
بكرات محمل 29000 هي بكرات كروية غير متماثلة ، والتي يمكن أن تقلل من الانزلاق النسبي بين البكرات وممر السباق أثناء التشغيل ، والبكرات طويلة ، كبيرة القطر ، كبيرة في عدد البكرات ، وعالية في سعة التحميل. عادة ما يستخدم تزييت الزيت. ، يمكن استخدام تزييت الشحوم في حالات فردية منخفضة السرعة. في التصميم والاختيار ، ينبغي تفضيله ؛
80000 نوع الدفع أسطواني الأسطوانة تحمل ، 90000 نوع الدفع مدبب الأسطوانة تحمل و AXK نوع الدفع إبرة الأسطوانة تحمل الحمل المحوري في اتجاه واحد ، وهو أكبر بكثير من دفع الكرة تحمل في قدرة التحميل المحورية ، ولها صلابة عالية ، تحتل كمية صغيرة من المساحة المحورية.
تعتبر محامل الأسطوانة ذات الدفع الأسطواني ومحامل بكرة إبرة الدفع مناسبة للمناسبات ذات سرعة الدوران المنخفضة ، وسرعة دوران المحامل الدوارة المدببة ذات الدفع أعلى قليلا من سرعة المحامل الأسطوانية الدفع.
تصنيف التطبيقات
تنقسم محامل الدفع إلى محامل كروية للدفع ومحامل بكرة الدفع.
تنقسم محامل كرات الدفع بشكل أكبر إلى محامل كروية ذات دفع ومحامل كروية تلامس زاوي. تتكون حلقة مضمار السباق المتطابقة مع العمود من غسالة مع ممر سباق وكرة ومجموعة قفص ، والتي تسمى غسالة العمود ، وتسمى حلقة مضمار السباق التي تتعاون مع القشرة حلقة المقعد. يطابق المحمل ثنائي الاتجاه الحلقة الوسطى مع العمود. يمكن أن يتحمل المحمل أحادي الاتجاه الحمل المحوري أحادي الاتجاه ، ويمكن أن يتحمل المحمل ثنائي الاتجاه الحمل المحوري ثنائي الاتجاه. المحمل مع سطح التركيب الكروي لحلقة المقعد له أداء ذاتي المحاذاة ، والذي يمكن أن يقلل من التثبيت تأثير الأخطاء. تستخدم هذه المحامل بشكل رئيسي في آليات توجيه السيارات ومغازل الأدوات الآلية.
تنقسم محامل بكرة الدفع إلى محامل أسطوانية الدفع ، ومحامل بكرة كروية الدفع ، ومحامل بكرة مدببة ، ومحامل أسطوانة إبرة الدفع. تستخدم محامل الأسطوانة الأسطوانية الدفع بشكل رئيسي في منصات حفر النفط وآلات الحديد والصلب. الدفع الذاتي المحاذاة يستخدم هذا النوع من المحمل بشكل رئيسي في المولدات الهيدروليكية والمحركات الرأسية وأعمدة المروحة للسفن والرافعات البرجية والبثق وما إلى ذلك. تستخدم محامل الأسطوانة المدببة ذات الدفع بشكل أساسي لهذا النوع من المحامل: في اتجاه واحد: خطاف الرافعة ، حلقة دوران منصة الزيت. ثنائي الاتجاه: لفة لفة مطحنة الدرفلة. تحمل تحمل الدفع المستوي بشكل رئيسي الحمل المحوري في التجميع ، ويستخدم على نطاق واسع.
على الرغم من أن عملية تركيب محمل الدفع بسيطة نسبيا ، إلا أنه لا تزال هناك أخطاء في الصيانة الفعلية ، أي أن موضع تركيب الحلقة الضيقة والحلقة الفضفاضة للمحمل غير صحيح ، مما يؤدي إلى فشل المحمل والتآكل السريع للمجلة. يتم تثبيت حلقة الشد على الوجه النهائي للجزء الثابت ، أي التجميع الخاطئ. الحلقة الداخلية للحلقة الضيقة والمجلة في مرحلة انتقالية. عندما يدور العمود ، يتم تشغيل الحلقة الضيقة ، ويحدث الاحتكاك مع الوجه النهائي للجزء الثابت. عند تطبيق القوة المحورية (Fx) ، سيكون عزم دوران الاحتكاك أكبر من عزم المقاومة المطابق للقطر الداخلي ، مما يؤدي إلى ضيق. يجبر سطح التزاوج للحلقة والعمود على الدوران ، مما يؤدي إلى تفاقم تآكل المجلة. الاحتياطات
يجب الانتباه إلى النقاط التالية عند تثبيت محمل الدفع.
(1) التمييز بين الحلقة الضيقة والحلقة الفضفاضة للمحمل (إذا حكمنا من خلال القطر الداخلي للمحمل ، فإن الفرق في قطر المحمل هو O.1 ~ O.5mm).
(2) التمييز بين الأجزاء الثابتة من الآلية (أي الأجزاء التي لا تتحرك ، والتي تشير أساسا إلى التجميع).
(3) على أي حال ، يجب أن تستقر الحلقة الفضفاضة للمحمل دائما على الوجه النهائي للجزء الثابت.
